リボンモデルを作ってみます。

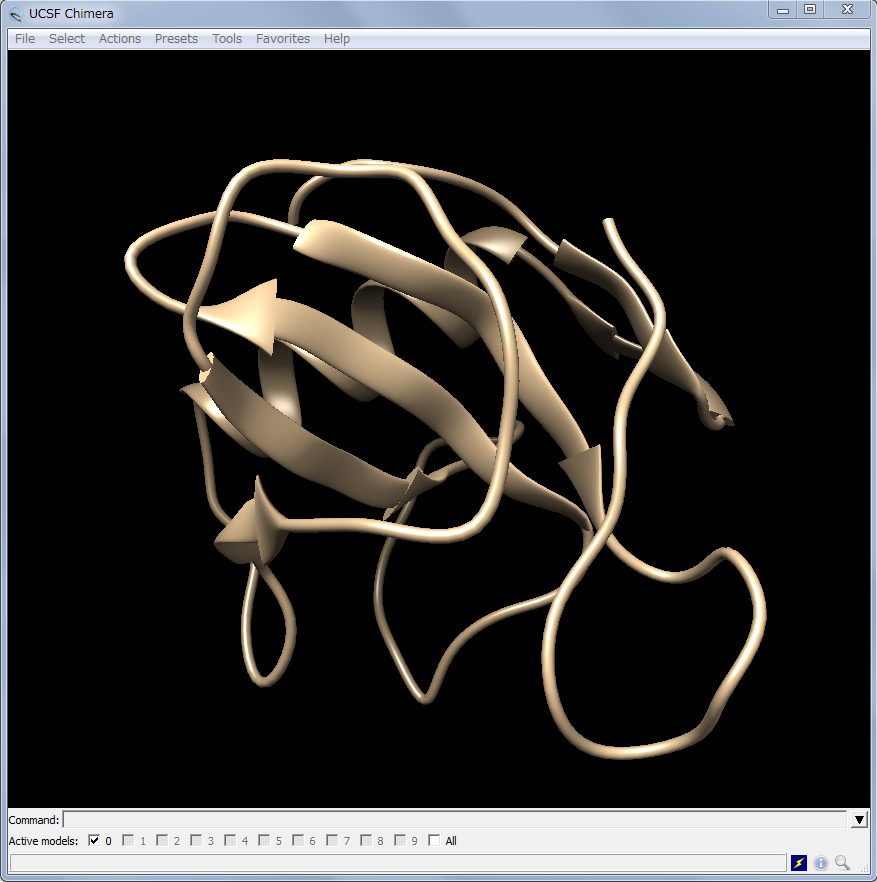

作図 chimera

作図にはChimeraを使います。PyMOLではおそらく無理です。βシートの先端とループの継ぎ目が細すぎて強度が出そうにありません。 私が知らないだけかもしれませんが、設定を変更する方法はなさそうです。

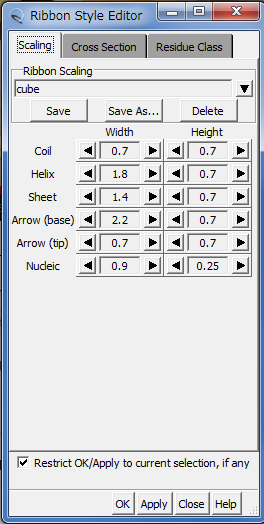

  1. Ribbon Style Editor
    2. Tool → Depiction → Ribbon Style Editor
    から、Ribbon Style Editorを開いて、WidthとHeightの値を変更します。

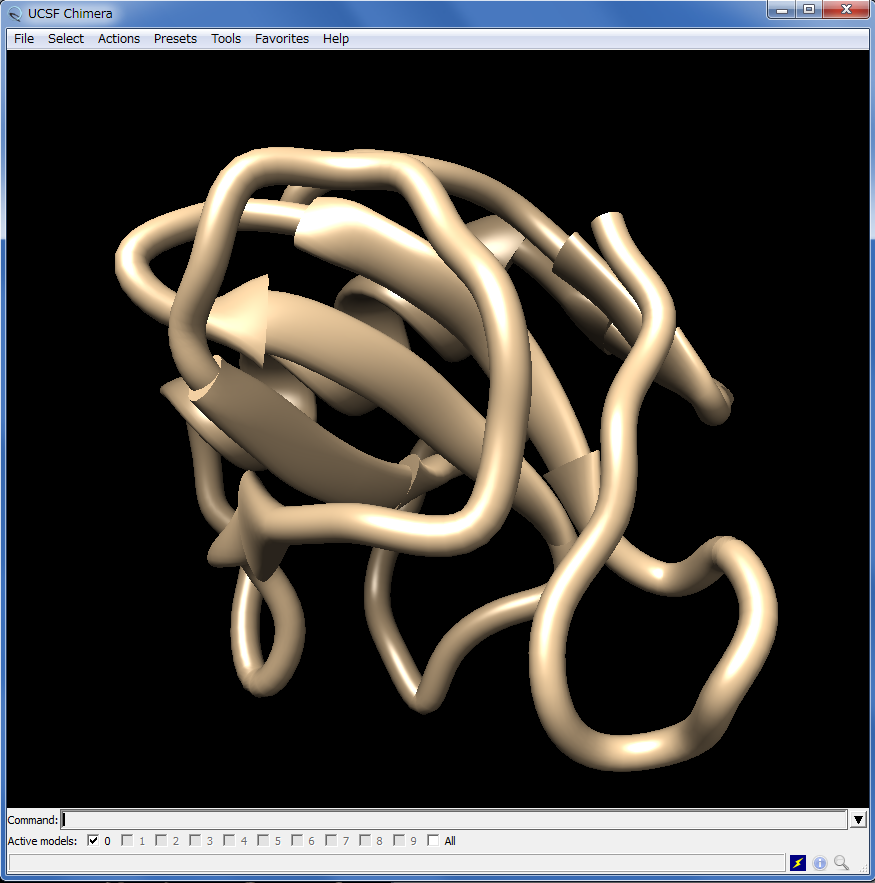

    少し不格好ですが、強度を確保するために結構太くしてみました。 強度をとるか見た目をとるか、難しいところです。




  2. 出力

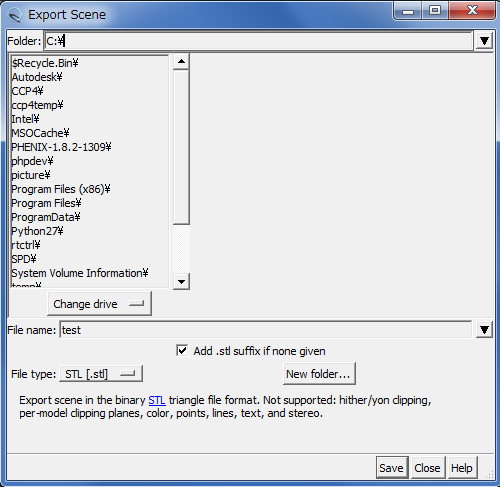

    3. File → Export Scene...
    File type にSTLを選択して保存



Cube software

省略


印刷

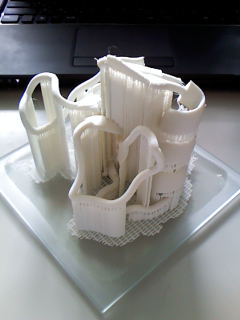

サポートを取り除いていきます。

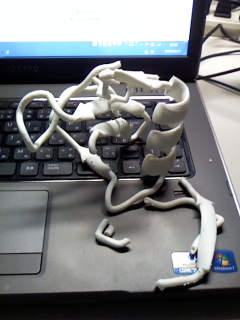

折れました。 壊さずにサポートをとるのはなかなか難しいです。 特に積層面は折れやすいので注意が必要です。

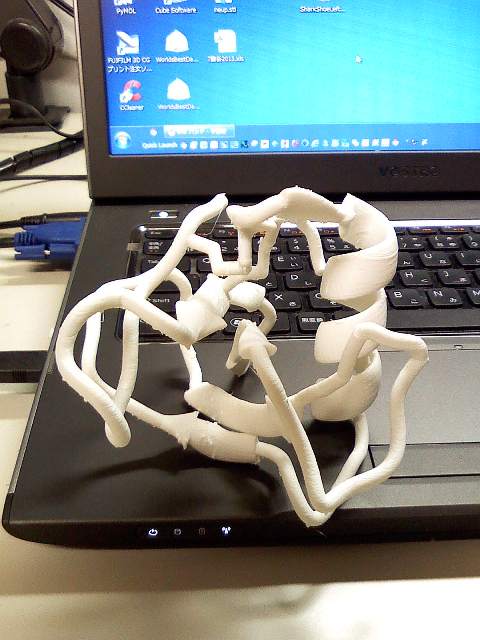

仕方がないので、瞬間接着剤で補修して完成です。

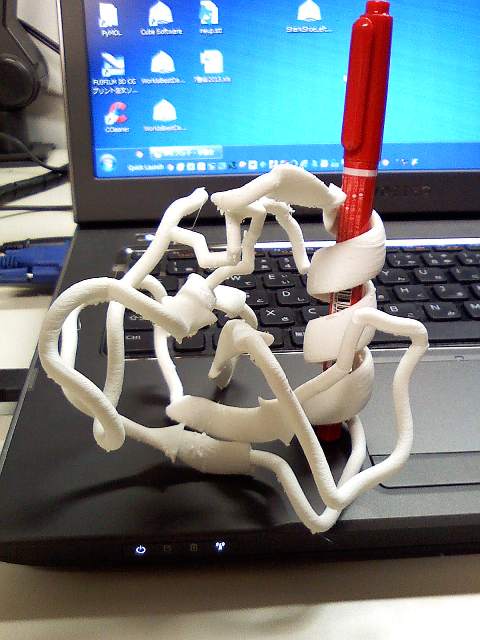

ペン立てにもなります。
